antena 144 MHz

          Ruda OK2ZZ mě navrhl lehkou antenu ZZ 206 pro 144 MHz na provoz z portable. Základem bylo požití materiálu z vyřazených TV anten vyráběných v Chlumci nad Cidlinou, (z profilu 15x15 a prumer prvku 6mm, delka anteny cca 2 m, plastové držáky).

144-145 MHz

prvky 6 mm

zářič 10mm

zisk 9,5 dBd

f/b  22 dB

prvky izolovaně nad ráhnem

změřené PSV se pohybuje kolem 1,1 az  1,2.

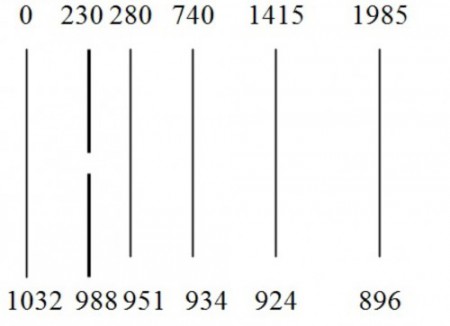

Rozměry v mm:

    Dipól je dělený uprostřed, přišroubovaný na kousku izolační destičky.Koax je připojen uprostřed , veden 50cm kolem dipólu a nabandážovaný na ráhno pod dipól (tlumivka). Jeho délka je uvedena konec/konec, takže když je mezera uprostřed 10 mm, musíš každou polovinu o 5mm zkrátit. Je dobré jej udělat z mědi a koax připájet(na co nejkratší vývody). Vzdálenosti prvků jsou uvedeny od reflektoru. Měř přesně. 73 Ruda OK2ZZ

hotová antena

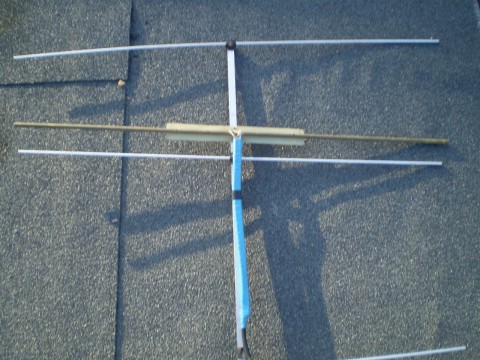

přizpůsobení

napojení koaxiálu na dipol, přizpůsobení a uchycení anteny
